顕微鏡用USBデジタルカメラ WRAYCAM-ALASKA
  • WRAYCAM-ALASKA
  • 側面観
  • 端子
  • カメラレンズ
  • 顕微鏡取り付け時
  • 同梱一式
  • WRAYCAM-ALASKA図面

ソフトウェア及びWindows用DirectShow・TWAINプラグインが標準で付属しています。

ソフトウェア詳細ページへ
  • USB3.0
  • CCD
  • ペルチェ冷却
  • Cマウント
  • 高感度
  • 高解像度
  • プロセッサ内蔵
  • ソフトウェア付属

SONY製の大型1インチ高解像度・高量子効率CCDセンサー搭載
微弱蛍光イメージングに最適なUSB3.0対応の顕微鏡用冷却カラーCCDカメラWRAYCAM-ALASKA

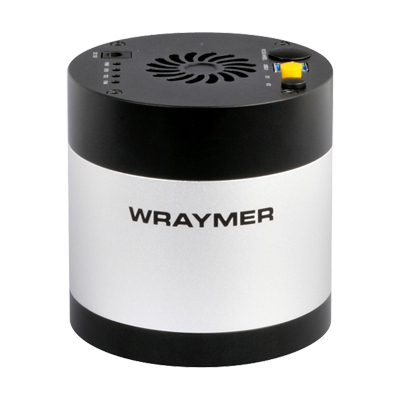

WRAYCAM-ALASKAは、SONY製の高解像度600万画素センサー ExView HAD CCDⅡ(ICX694)を搭載した冷却カラーCCDカメラです。ピクセルサイズが大きく、受光面積の広い1インチ大型センサーです。
2段ペルチェ式冷却機能を備え、長時間露出時に発生しやすい熱ノイズの発生を抑制します。最長1時間の露出が可能です。
高度な演算アルゴリズムの12bit画像処理エンジンを搭載。
微弱蛍光の撮影に最適で、低ノイズで色再現性に優れた高精細な画像が得られます。

接続は標準規格のCマウントのため、多くの顕微鏡への取付が可能です。美しく堅牢なアルミダイキャストボディ採用。

USB3.0対応。Windows用の制御ソフトウェアが標準付属します(※)。ダークフィールド補正やブラックバランス、蛍光画像合成、計測機能といった多くの高度な機能に加え、冷却機能の制御も可能です。

外部トリガ機能が搭載されており、TTL信号に同期した静止画像の撮影が可能です。
センサなどの機器と組み合わせてカメラの撮影タイミングをコントロールすることができ、研究分野や製造分野などで幅広く応用できます。

※ソフトウェアのバージョンアップに伴い、MicroStudioのみならず、 SpectmanでもWRAYCAM- ALASKAが使用できるようになりました。これによりWRAYCAM- ALASKAはMacでも利用可能です。バージョン1.3以降の Spectman for Windows、Spectman for Macをご利用下さい。

WRAYCAM-ALASKA
600万画素顕微鏡用USBカラーカメラ
USBケーブル・ACアダプタ付
在庫なし
販売終了

特徴FEATURES

高解像度600万画素の大型1インチセンサー搭載。USB3.0対応顕微鏡用冷却カラーCCDカメラWRAYCAM-ALASKA

SONY ExView HAD CCDⅡセンサー(ICX694)を搭載(高解像度600万画素)。ピクセルサイズが大きく低ノイズです。量子効率が非常に高く、微弱光の撮影に最適です。ダイナミックレンジが広いため、明暗差の大きい試料の撮影・観察でも黒潰れや白飛びを起こしません。センサーサイズが1インチと大型で、広範囲の撮影が可能。高額な縮小レンズ入りのアダプタを用意しなくても、安価な等倍Cマウントアダプタとの組合せで広視野の撮影が可能で、コストを抑えることが出来ます。
2段ペルチェ式冷却機構を搭載。外気-45℃の冷却機能で、長時間露出時に発生しやすい熱ノイズを抑えます。最長1時間の長時間露出が可能。
暗視野観察や微弱蛍光観察などの低照度環境での使用はもちろん、高度な演算アルゴリズムの12bit画像処理エンジンによる高い色再現性で明視野観察時の撮影にも適しています。

WRAYCAM-ALASKA

パソコンに接続して使用。高機能な専用ソフトウェアも付属します。

パソコンのUSB3.0ポートに接続して使用する顕微鏡用カメラです。
Windows用高機能ソフトウェア"MicroStudio"が標準付属。ライブ画像表示や静止画・動画撮影といった基本的な機能に加え、蛍光画像合成やダークフィールド補正、ブラックバランス、計測などの機能が充実しています。
冷却機能のON/OFFや冷却温度もソフトウェア上でコントロール可能です。

※ソフトウェアのバージョンアップに伴い、MicroStudioのみならず、 SpectmanでもWRAYCAM- ALASKAが使用できるようになりました。これによりWRAYCAM- ALASKAはMacでも利用可能です。バージョン1.3以降の Spectman for Windows、Spectman for Macをご利用下さい。

パソコン画面上でリアルタイムにライブビュー表示ができます。
USB3.0

※ソフトウェアのご利用にはパソコンの推奨動作環境が満たされている必要があります。
推奨動作環境については下表リンクよりソフトウェア詳細ページをご確認ください。

ソフトウェア詳細
MicroStudio
(Windows)
Spectman
(Windows/Mac)

TWAIN・DirectShowにも対応。SDKも無償提供。

TWAIN・DirectShowのプラグイン(Windows用)も標準で付属しております。
また、SDKも無償で提供しておりますので用途に応じたシステムを独自開発していただくことも可能です。
(SDK言語:Native C/C++、.NET/C#/VB.NET、Python、Java、DirectShow、TWAIN、LabView、MatLab)

SDKをご希望のお客様は弊社までお問い合わせ下さい。

お問い合せページへ
TWAIN・DirectShowプラグイン標準

ショートカットキーを使用し、作業の効率化が図れます

静止画撮影や録画開始・停止といった撮影操作は通常マウスで行いますが、キーボードのショートカットキーで実行することもできます。

外部トリガによる撮影も可能です

市販のUSBスイッチケーブル等にショートカットキー等を割り当てることで、フットスイッチでの撮影操作や、センサ・タイマー等と同期させた自動撮影等が可能です。顕微鏡用カメラの使用用途が広がります。

外部トリガ

フットスイッチ
センサ
タイマー


※WRAYCAM-ALASKAはSMA規格の外部トリガ端子を備えているため、USBフットスイッチ以外にも、TTL信号(必要電圧3.3V~24V)での静止画撮影が可能です。

顕微鏡への取り付けは共通規格のCマウント。接続汎用性の高い顕微鏡用デジタルCCDカメラです。

顕微鏡のCマウントに接続して使用します。顕微鏡の製造メーカーに関わらず、ほとんどの顕微鏡に取り付けることが出来ます。
1インチの大型センサー搭載のため、安価な等倍Cマウントアダプタでも広視野の撮影が可能です。

Cマウント
USBカメラWRAYCAM取付時
ほとんどの顕微鏡に取り付け可能です。

仕様SPECIFICATION

本仕様表は左右にスクロール可能です。

機種名 WRAYCAM-ALASKA
センサータイプ CCD
センサー型番 SONY Exview HAD CCDⅡ(ICX694)
映像素子 1"
ピクセルサイズ 4.54μmx4.54μm
解像度 2748x2200
2748x1092
フィルタ RGB Bayer Pattern
マウント Cマウント
フレームレート(※) 7.5fps(2748x2200)
14fps(2748x1092)
RGB出力 24/42bit
露出制御 オート/マニュアル
露出時間
 - MicroStudio 0.06ms~1h
 - Spectman 0.06ms~1h
ファイル保存形式
 - MicroStudio 静止画: ビットマップ形式:.bmp/.dib/.rle JPEG形式:.jpg/.jpeg/.jpe/.jit/.jtif PNG形式:.png TIFF形式:.tif/.tiff RAWファイル形式:.dng その他形式:.pcx/.tga/.jp2/.j2k/.dcm/.tft
動画: .wmv .mp4(H264/H265) .avi
 - Spectman 静止画: .jpg .bmp .png .tif
動画: .wmv .mp4 .avi 自動付加
ホワイトバランス マニュアル
スキャンモード プログレッシブ
シャッター グローバルシャッター
量子効率 量子効率
(グラフをクリックすると拡大表示されます。)
感度 1000mv with 1/30s
フィルタ透過率 フィルタ透過率
(グラフをクリックすると拡大表示されます。)
SDK Windows・Mac・Linux対応
SDK言語 Native C/C++, C#/VB.NET
S/N 比 41.6dB
ダイナミックレンジ 62.3 dB
電源出力/電源入力 USBバスパワー
冷却システム用電源:DC12V/4A
動作温度/動作湿度 -10℃~50℃ / 30~80%(但し結露しないこと)
カメラ本体寸法(W×D×H) φ100x105
本体重量約(実測値) 894g
USBケーブル長さ 1.5m
取扱説明書ダウンロード MicroStudioの取扱説明書は以下のホームページよりご覧いただけます。
https://www.wraymer.net/
カタログダウンロード WRAYCAM-ALASKAシリーズ カタログPDFファイル(1.41MB)

(※)フレームレートはあくまでも理論値であるため、表記のフレームレートでの撮影を保証するものではございません。また、ご使用されるパソコンの環境よってフレーム落ち等、映像が正常に撮影できない場合があります。このような場合は露出時間を長く取り、フレームレートを低く設定することで改善されることがあります。
(※)動画ファイルのフレームレートは最大60fpsに制限されます。
