倒立顕微鏡（倒立型顕微鏡）

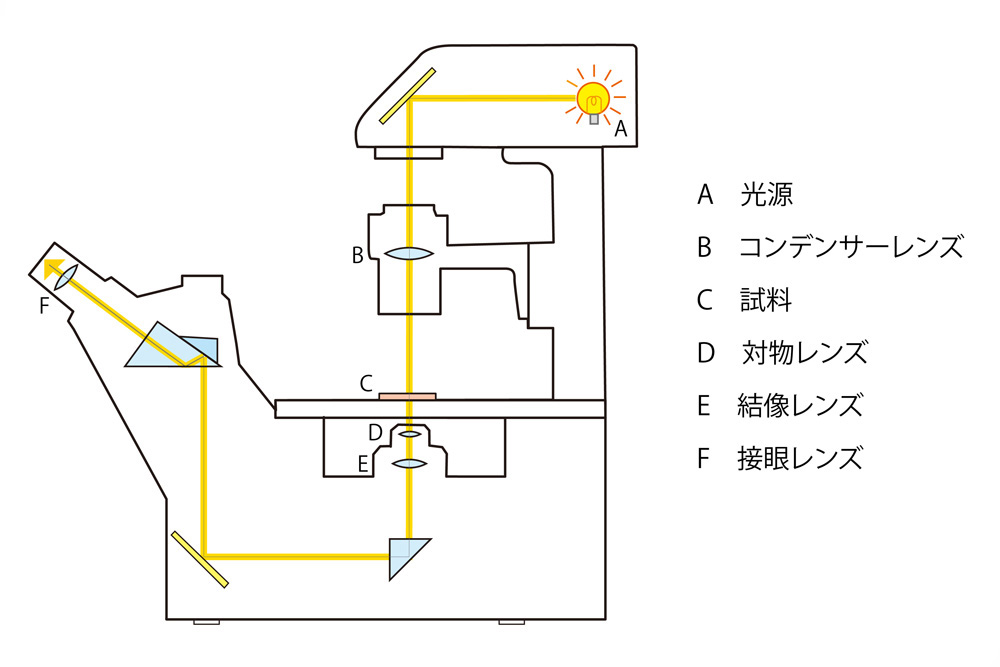

倒立型顕微鏡は、光学顕微鏡の一種で、対物レンズが試料の下側に配置される構造を持つ顕微鏡です。一般的な正立型顕微鏡では対物レンズが試料の上側に配置され、試料を上から観察するのに対し、倒立型顕微鏡では試料を下側から観察する点が大きく異なります。この構造により、厚みのある試料やガラス容器内の試料を底面側から観察することが可能となります。
この構造により、倒立型顕微鏡は正立型顕微鏡に対して主に以下のような利点があります。
■ステージ上部の空間が広いので、大型の試料であっても観察可能。試料の入れ替えや移動も容易です。
■透過照明を備えたタイプはコンデンサの作業距離が長く、同じくステージ上の空間を広く使えるため、大型の試料が設置可能です。
■ステージに設置した試料底面側に焦点を合わせるため、試料の入れ替えを行った際も焦点のずれがほぼ無く、連続して観察をおこなうルーチン作業に適しています。
■マニュピレータ等、試料の操作・作業用の器具の設置が容易なため、細胞のマイクロインジェクションやパッチクランプ法等、微細な操作を伴う実験に適しています。
生物学分野で使用される倒立型顕微鏡は、透過照明を備えており、培養細胞・液体試料・細胞内小器官・ライブセルイメージング・神経細胞・胚の発生過程の観察等に用いられます。溶液中のサンプルを観察する場合、正立型顕微鏡では水浸仕様のレンズが必要となりますが、倒立型生物顕微鏡はシャーレ等の底面から観察するため、一般的な乾燥系レンズが利用できるという利点があります。また、液体内で動いている微生物や細胞の観察に適しており、細胞分裂や細胞運動などの動的な現象を観察することができます。
金属学分野で使用される倒立顕微鏡は、倒立型金属顕微鏡と呼ばれ、同軸落射照明で対物レンズ内から試料を照明し、試料からの反射光を観察します。研磨された金属組織・材料の表面観察や分析等に利用されます。
倒立型なのでステージ上部のスペースが広く、重く大きなサンプル・ワークの観察が可能です。
また、正立型の金属顕微鏡では、金属組織の観察のような場合、試料の観察面が顕微鏡の光軸に対して垂直になるよう試料の底面側の加工も必要となりますが、倒立型金属顕微鏡ではその必要がなく、試料の観察面のみ研磨し、観察面をステージに伏せて配置するだけなので、試料作製の手間・コストが軽減できます。
BMJ-3400TL 倒立型金属顕微鏡
税込¥374,000、送料当社負担
- 総合倍率50倍～1000倍
- 倒立型
- プランアクロマート対物レンズ
- LED同軸落射照明
- 明視野・偏光
LED照明を搭載してリニューアル！
ステージにおいた検体を下方から観察します。厚さのある検体を観察する場合には便利です。また鉱物などを検査する場合は検体の一面のみを平面に加工するだけでよいという利点があります。金属組織の観察などに適した顕微鏡です。
高品質プランアクロマート対物レンズ、広視野接眼レンズの採用により視野の隅々までクリアで広視野の像が得られます（DIN規格）。ハイ・アイポイント設計なので、眼鏡をかけたままでも検鏡が可能です。偏光観察も可能。
三眼鏡筒仕様で、CマウントアダプタとJIS鏡筒が標準で付属するのでUSBカメラ等を簡単に接続でき、顕微鏡像を撮影したり、モニタ出力することができます。
SXJ-5800TPHL 倒立型生物顕微鏡
税込¥456,500、送料当社負担
- 総合倍率40倍～200倍
- 三眼鏡筒
- 位相差
- 広視野接眼レンズ
- LED照明
- ケーラー照明
高コントラストでクリアな位相差観察が可能な無限遠補正光学系の倒立型生物顕微鏡です。4X、10X、20Xの位相差用対物レンズが標準付属しており、培養細胞などの観察が可能です。高輝度白色LEDを光源としたケーラー照明により、視野の隅々まで輝度ムラのないフラットな照明光が得られます。ハイアイポイントの広視野接眼レンズなので、メガネをかけたままでも検鏡可能です。エルゴノミックデザインで検鏡時の操作が楽な姿勢で行えます。コンデンサは容易に光路外に出せるので、高さのある多層培養フラスコのようなものも観察出来ます。明視野観察や蛍光観察用のオプション品を取り揃えており、拡張性の高い培養顕微鏡となっております。

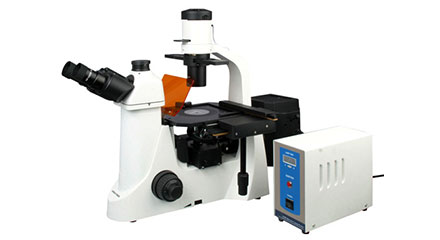

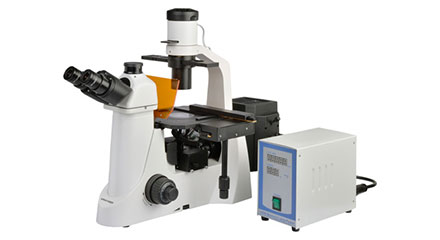

SXJ-5800TPHFL/SXJ-5803TPHFL 倒立型蛍光顕微鏡
税込￥962,500～、送料当社負担
- 蛍光観察
- 総合倍率40倍～200倍
- 倒立型
- 三眼鏡筒
- 広視野接眼レンズ
- 水銀ランプ
- Chroma製蛍光フィルタ
水銀ランプを光源とする倒立型の蛍光顕微鏡です。複数の蛍光色素を使用する多重染色の標本を、蛍光フィルタを切換ながら観察することができます。フィルタキューブが２つまで装着可能なSXJ-5800TPHFLと、3つまで装着可能なSXJ-5803TPHFLの2タイプご用意致しました。
蛍光観察だけでなく、明視野観察・位相差観察も可能なので、同一部位を異なる観察法で検鏡することができます。
蛍光フィルタは、高品質なChroma製蛍光フィルタ。さまざまな蛍光色素に対応出来るよう、蛍光フィルタの種類も豊富に取り揃えています。オプションの ブランク蛍光用フィルタキューブを使用してユーザー独自処方の蛍光フィルタセットを構築することも可能です。
ハイアイポイントの広視野接眼レンズなので、メガネをかけたままでも検鏡可能です。エルゴノミックデザインで検鏡時の操作が楽な姿勢で行えます。
4X、10X、20Xの明視野用対物レンズと、4X、10X、20Xの位相差用対物レンズが標準付属しています。
