スタンド、照明、オプションレンズ、撮影機器 拡張性の高い変倍式実体顕微鏡です。
LW-600シリーズはターレットを回転させて倍率を切り替える、コストパフォーマンスの高い変倍式の実体顕微鏡です。
LW-601は総合倍率10倍・20倍切り替え式、LW-602は総合倍率20倍・40倍切り替え式の鏡筒です。
オプション品の補助対物レンズの併用により、LW-601は0.5倍～40倍、LW-602は10倍～80倍まで倍率を拡張することが出来ます。補助対物レンズの併用により作業距離も変更でき、精密作業や検品など様々な用途への利用が可能です。
スタンド、照明は種々のタイプを用意しており、ご利用用途に応じたものを自由にお選び頂けます。
接眼レンズはハイ・アイポイント設計で、メガネをかけたままでも検鏡可能です。
USBカメラや一眼レフカメラ等、種々の撮影機器が取り付け可能です。
※鏡筒とスタンドをセットでご注文いただいた場合、商品はまとめて同日に発送致します。
特徴FEATURES
３種類の補助対物レンズ
オプションの補助対物レンズの併用で、倍率変更が可能です。補助対物レンズ0.5倍を組み合わせると、作業距離を165㎜まで広げられます。
補助対物レンズ2x
LW-601 倍率：2倍/4倍
LW-602 倍率：4倍/8倍
作業距離：30mm
補助対物レンズ1.5x
LW-601 倍率：1.5倍/3倍
LW-602 倍率：3倍/6倍
作業距離：45mm
補助対物レンズなし
LW-601 倍率：1倍/2倍
LW-602 倍率：2倍/4倍
作業距離：100mm
補助対物レンズ0.5x
LW-601 倍率：0.5倍/1倍
LW-602 倍率：1倍/2倍
作業距離：165mm
撮影機器の取り付け
双眼部にはUSBカメラや一眼レフカメラ等様々な撮影機器の取り付けが可能です。
USBデジタルカメラWRAYCAM
+ LW-602
一眼レフカメラ
+一眼レフカメラアダプタSA20+LW-601
CCDカメラ
+LW-602
５種類のスタンド
※各スタンドには標準で粗動ハンドル付フォーカスアームが付属しています。また、オプション品には、被写界深度の浅い高倍率での観察時に便利な粗微動同軸ハンドル付のフォーカスアームもご用意しております。

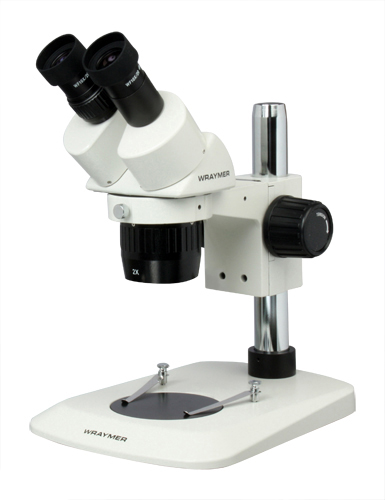

スタンダードスタンドA10
照明装置の付属しないシンプル仕様のスタンド。白黒ステージとクレンメルをセット。オプションのリングライトアダプタRP48（別売）を取り付けることで、リングライト（別売）を利用できます。
LED照明付スタンドA20
3Wの高輝度白色LED照明（透過・落射）を備えたスタンドです。透過照明と落射照明はそれぞれ独立調光可能です。海外でも使用可能（90～240Ｖの電圧に対応）。半透明ステージと白黒ステージとクレンメルをセット。
アームスタンドF10
アームスタンド。大きな試料の観察や、作業用に適しています。ガラスシリンダー内像で、顕微鏡の高さや位置を無段階で調節できます。使わない時は畳めるので、作業台を広く使えます。
LW-601+F10スタンド+リングライトアダプタRP48（別売）
+リングライト（別売）
ブームスタンドB10
大型ブームスタンドは滑らかな水平移動と回転が可能です。また、鏡筒を傾斜させ観察することもできます。スタンドのベース全面から対物レンズ直下までの距離は最大で約440mm です。
LW-601+B10スタンド+リングライトアダプタRP48（別売）
+リングライト（別売）

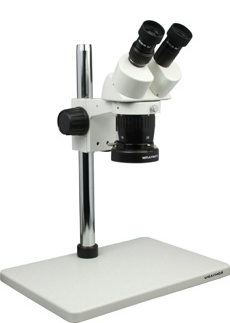

ロングピラースタンドL10
厚みや高さのある試料の観察に適したスタンドです。
ワイドステージ採用により安定感のあるスタンドです。
LW-601+L10スタンド+リングライトアダプタRP48（別売）
+リングライト（別売）
その他の特長
メカニカルステージ
オプションのメカニカルステージは、XY方向への標本の精密移動が可能です。ガラスステージ仕様のため、透過照明と併用できます。
照明機器
LEDリングライトや冷光照明、ドーム型タイプなど豊富な照明オプション品をご用意しております。
防塵ガラス
対物レンズへの粉塵の付着を防ぐ防塵ガラスです。
※補助対物レンズSK20に取り付けることは出来ません。
仕様SPECIFICATION
本仕様表は左右にスクロール可能です。
| モデル名 | LW-601 | LW-602 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 総合倍率 | 10倍 / 20倍 | 20倍 / 40倍 | ||||||||
| 鏡筒形式 | 双眼鏡筒 鏡筒傾斜角45°、360°回転可、眼福調整範囲54～76mm、視度補正機能±5dp 鏡筒傾斜角45゜、眼幅調整範囲55-75mm、視度補正機能±5dp |
|||||||||
| 接眼レンズ | WF10x (広視野20mm)、ハイ・アイポイント（メガネをかけたままでの検鏡が可能） | |||||||||
| 対物レンズ（接眼レンズWF10x/20㎜使用時） | 補助対物レンズ | 補助対物レンズ | ||||||||
| なし | 0.5x | 1.5x | 2x | なし | 0.5x | 1.5x | 2x? | |||
| 作業距離 (mm) |
100 | 165 | 45 | 30 | 作業距離 (mm) |
100 | 165 | 45 | 30 | |
| 総合倍率 | 10x/20x | 5x/10x | 15x/30x | 20x/40x | 総合倍率 | 20x/40x | 10x/20x | 30x/60x | 40x/80x | |
| 視野（mm） | 20/10 | 40/20 | 13.3/6.6 | 10/5 | 視野（mm） | 10/5 | 20/10 | 6.6/3.3 | 5/2.5 | |
| 寸法 | 寸法図参照 | |||||||||
| 重量 | 1.05Kg | |||||||||
| 付属品 | アイシールド、ビニール製ダストカバー | |||||||||
| システムチャート | 実体顕微鏡LW-600シリーズ システムチャートPDFファイル（577K） | |||||||||
| カタログダウンロード | 実体顕微鏡LW-600シリーズ カタログPDFファイル（978K） | |||||||||
