製品概要
像の平坦性が高く、高コントラスト。コストパフォーマンスの高いズーム型実体顕微鏡。総合倍率は6.7～45倍。 スタンド、照明、オプション品を豊富に取り揃え、多様なカスタマイズが可能です。
ズームダイヤルを回すだけで、見たい部分をクローズアップ。低倍率でマクロに観察を行い、注目点を高倍率で詳細に観察するという作業に適した顕微鏡です。
視野辺縁部の像の歪みが小さく、試料の形態を正確に捉えます。
接眼レンズは超広視野（視野数22mm）でハイ・アイポイント。眼鏡をかけたままの検鏡も可能です。
オプション品の補助対物レンズの併用で、作業距離や倍率を変更することができます。
鏡筒のマウント部は汎用性の高い外径76mm。グリノー光学系のコンパクトな鏡筒は、装置や設備への組み込みに最適です。
いろいろなタイプの顕微鏡スタンドや照明装置、撮影機器を用意しておりますので、ご利用目的に応じて自由に組み合わせてご購入いただけます。
鏡筒のみの販売もしております。
光路切換不要の三眼鏡筒モデル LW-820T
三眼鏡筒モデル LW-820Tは光路分配式。両眼で観察しながら同時に撮影できる光路構造。光路切換が不要なので、たとえば精密作業中の顕微鏡下の世界をカメラを通じてパソコンやテレビモニタに出力し、学習者に見せることができます。血管縫合や白内障手術などの顕微鏡手術、時計修理、品質管理などの教育や練習機には最適の実体顕微鏡です。ハイクオリティな顕微鏡写真なら上位モデルのLW-830Tがおすすめ
LW-830Tは光路切換式の三眼鏡筒タイプ。光路分配式のLW-820Tと異なり、100％の光束を利用できるため、より鮮明で明るい顕微鏡写真が得られます。LW-820/820Tよりも、よりハイコントラストで色再現性が高く、顕微鏡写真撮影のみならず肉眼での観察像にも優れた上位モデルです。
標準付属品およびオプション品のCマウントアダプタは同焦点調節機構を備えており、接眼レンズを覗いて観察しながら、必要なポイントで光路を切り換えての撮影が可能です。
| LW-820鏡筒 在庫あり 納期1～3営業日以内 |
￥85,000-（税抜） 税込￥93,500、送料当社負担 |
|
|---|---|---|
| LW-820T鏡筒 在庫あり 納期1～3営業日以内 |
￥98,000-（税抜） 税込￥107,800、送料当社負担 |
|
| LW-830T鏡筒 在庫あり 納期1～3営業日以内 |
￥136,000-（税抜） 税込￥149,600、送料当社負担 |
※鏡筒とスタンドをセットでご注文いただいた場合、商品はまとめて同日に発送致します。
特徴FEATURES
像の平坦性・色再現性が高く、高コントラスト。さらに、視野辺縁部で起きる像の歪みを抑えることで試料の形態を正確に捉えることができます。グリノー光学系のコンパクトな鏡筒は、装置や設備への組み込みに最適です。
三眼鏡筒モデルLW-820T/LW-830Tには汎用性のあるCマウントアダプタ（1x）が標準付属。
他社製品を含む様々な撮影機器が取り付け可能です。
顕微鏡用カメラを接続してパソコンやテレビモニタ上でプレビューしたり、静止画・動画を撮影することができます。
一眼レフカメラやコンパクトデジタルカメラを取り付けることも出来ます。
WRAYCAM-NOA2000
+ LW-820T
一眼レフカメラ
+ 一眼レフカメラアダプタSA20 + LW-820T
コンパクトデジタルカメラ
+ デジタルカメラアダプタASH860 + LW-820T
光路分配タイプのLW-820Tは、両眼で顕微鏡を覗きながらパソコンやテレビモニタに顕微鏡像を同時出力できます。
血管縫合や白内障手術などのマイクロサージェリー、顕微授精、顕微解剖、時計修理、ハンダ付け作業、歯科技工、宝飾品製作、品質管理等々の教育や練習機として最適です。
光路切換タイプのLW-830Tは、肉眼観察・カメラ撮影を切り換えて使用します。接眼レンズでの観察・カメラでの撮影、いずれの場合も顕微鏡の光束を100％利用できるため、明るくコントラストの高い像が得られます。LW-820Tよりもより鮮明で、写真撮影に適したモデルです。
双眼鏡筒モデルにも撮影機器が取り付け可能です。
マルチインターフェースデジタルカメラFLOYD
+ LW-820
一眼レフカメラ
+ 一眼レフカメラアダプタSA20 + LW-820

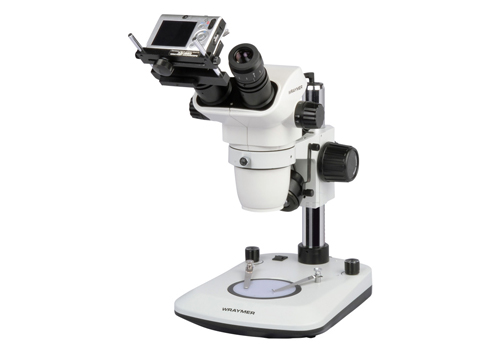

コンパクトデジタルカメラ
+ デジタルカメラアダプタASH860 + LW-820
5種類の補助対物レンズ
標準仕様における総合倍率は6.7～45倍ですが、オプションの補助対物レンズを併用することにより、3.35～90倍まで拡張することができます。また作業距離を伸ばすこともできます。
補助対物レンズ2x
総合倍率13.4～90倍
作業距離30mm
補助対物レンズ1.5x
総合倍率10.05～67.5倍
作業距離47mm
補助対物レンズなし
総合倍率6.7～45倍
作業距離105mm

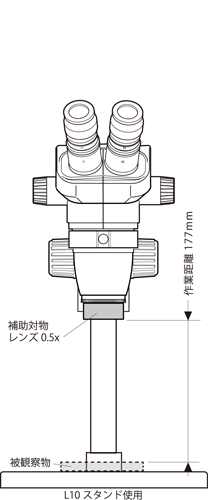

補助対物レンズ0.5x
総合倍率3.35～22.5倍
作業距離177mm

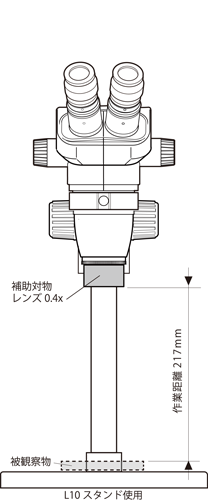

補助対物レンズ0.4x
総合倍率2.6～18.0倍
作業距離217mm

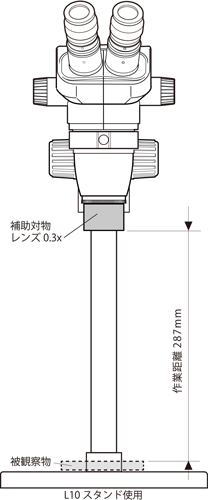

補助対物レンズ0.3x
総合倍率2.0～13.5倍
作業距離287mm
7種類のスタンド
※各スタンドには標準で粗動ハンドル付フォーカスアームが付属しています。また、オプション品には、被写界深度の浅い高倍率での観察時に便利な粗微動同軸ハンドル付のフォーカスアームもご用意しております。

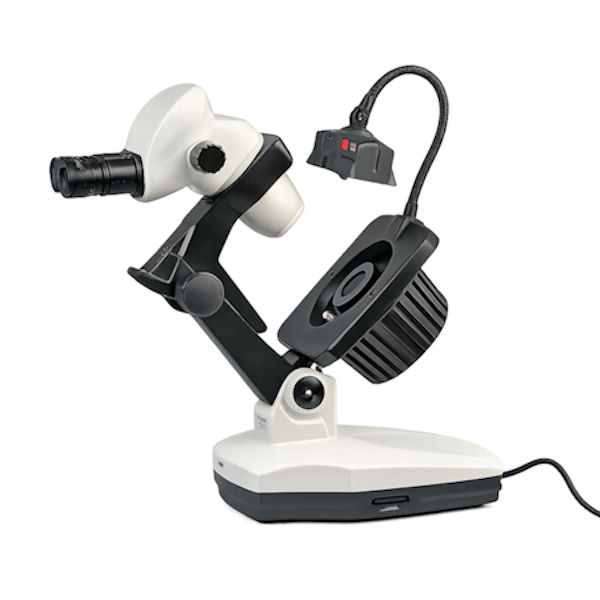

また、実体顕微鏡LW-800シリーズと宝石鑑定用スタンドがセットになっている宝石鑑定用顕微鏡もご用意しています。

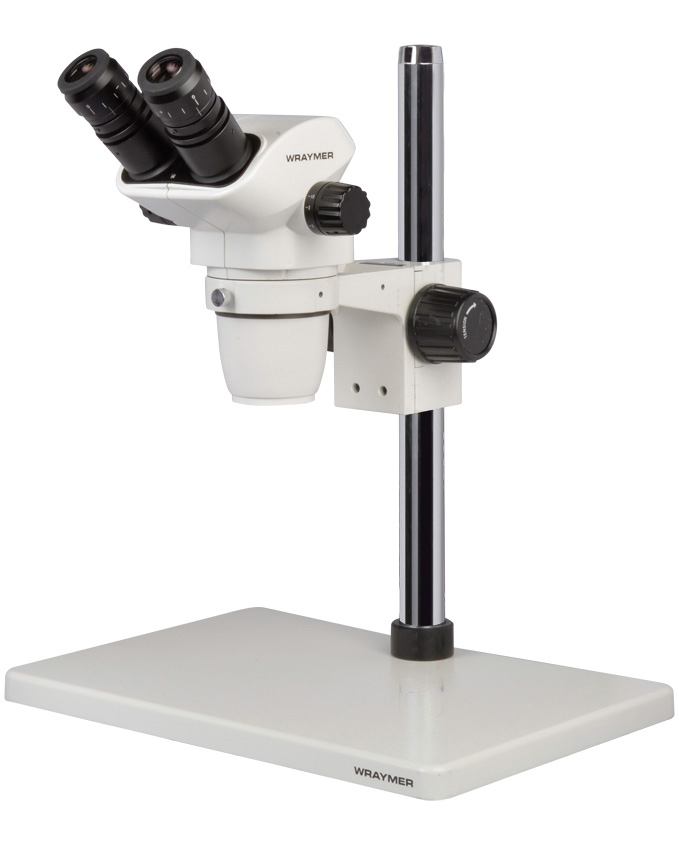

スタンダードスタンドA10
照明装置のないシンプルなスタンド。白黒ステージ付。
リングライト（別売）はアタッチメントなしで鏡筒に取り付け可能です。
LED照明付スタンドA20
LED透過照明・LED落射照明付（両方ともに3W）、透過・落射独立した調光機構有、ワールドワイド電源仕様（海外でも使用可能） 白黒ステージと半透明ステージ付。

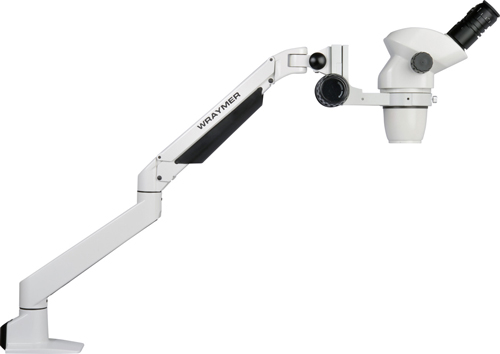

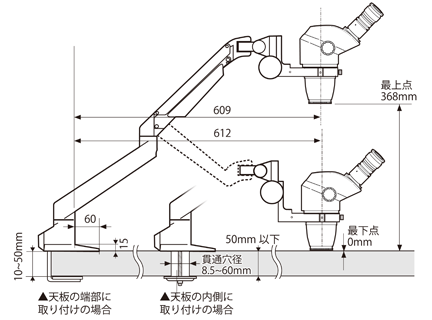

アームスタンドF12
アームスタンド。大きな試料の観察や、作業用に適しています。フォーカスマウント部は回転機構を有し、アーム部にはガスシリンダーを内蔵。顕微鏡の高さや位置、角度を無段階で調節できます。使わない時は畳めるので、作業台を広く使えます。
LW-820+F12スタンド+リングライト（別売）
ブームスタンドB10
大きな試料には、大型ブームスタンド（オプション）が便利です。
滑らかな水平移動と回転が可能です。顕微鏡鏡筒を傾斜させる事もできるので、自由度の高い観察が可能です。
スタンドのベース前面から対物レンズ直下までの距離は最大で約440mmです。
LW-820T+B10スタンド+リングライト(別売）
ロングピラースタンドL12
高さのある標本の観察や、作業距離を長くとりたい場合に便利です。ワイドステージで安定感もあります。
LW-820＋L12スタンド＋リングライト（別売）
直付けスタンドD76
小さなベースプレート（120mm ×120mm）を有する顕微鏡用スタンドです。作業台にネジ止め固定して使用します。
ベースプレートが小さいので、作業台を広く使うことが出来ます。
直付けスタンドD76 + ズーム型実体顕微鏡LW-820

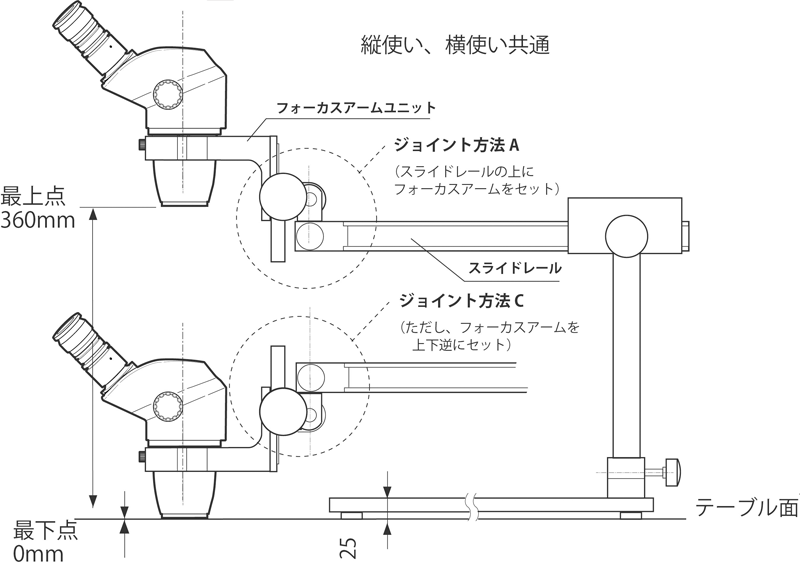

スライドレールスタンドR10
ブーム可動部にボールベアリングを採用したブームスタンド。ボールベアリングにより滑らかな水平移動が可能です。
フォーカスアーム部は様々な角度に調整可能。鏡筒を斜めに取り付けたり、水平方向に取り付けたりと自由度の高いスタンドです。
ベースにはピラー取り付け位置が２箇所あり、スタンドの縦使い・横使いができます。
LW-820T+R10スタンド+リングライト(別売）
その他の特長
実体顕微鏡用偏光装置
アナライザを対物筒下端に取付け、ポラライザをLED照明付スタンドA20の円形ステージと交換して使用します。鉱物の偏光観察などにおいて有用です。
メカニカルステージ
オプションのメカニカルステージは、試料のXY方向の微動を簡単に行うことが出来ます。ガラスステージなので透過照明時も使用可能です。
照明機器
リングライト、フレキシブルアームタイプ、冷光照明など、照明機器類のオプションも豊富です。
リングライトアダプタが標準付属
オプション品なしでリングライトの取り付けが可能です。粉塵の多い環境下でもレンズを守る防塵ガラスを代わりに取り付ける事も可能です。
仕様SPECIFICATION
本仕様表は左右にスクロール可能です。
| モデル名 | LW-820 | LW-820T | LW-830T | ||
|---|---|---|---|---|---|
| 対物レンズズーム範囲 | 0.67倍～4.5倍（ズーム比 6.7） | 0.67倍～4.5倍（ズーム比 6.7） | 0.67倍～4.5倍（ズーム比 6:7） | ||
| 鏡筒型式 | 双眼鏡筒鏡筒傾斜角45゜ 眼幅調整範囲54～76mm |
三眼鏡筒鏡筒傾斜角45゜ 光路分配50:50, 360゜回転可 眼幅調整範囲54～76mm |
三眼鏡筒傾斜角45° 光路切換100:0 / 0:100 360°回転可 眼幅調整範囲54～76mm |
||
| 対物レンズ | (視度補正環付接眼レンズ WF10x/22mm使用時) | 作業距離(mm) | 総合倍率 | 視野直径(mm) | |
| 補助対物レンズ0.3x |
287 | 2.0倍～13.5倍 |
109.3～16.0 | ||
| 補助対物レンズ0.4x | 217 | 2.6倍～18.0倍 | 82.0～12.0 | ||
| 補助対物レンズ0.5x | 177 | 3.35倍～22.5倍 | 65.6～9.7 | ||
| 補助対物レンズなし | 105 | 6.7倍～45.0倍 | 32.8～4.8 | ||
| 補助対物レンズ1.5x | 47 | 10.05倍～67.5倍 | 21.8～3.2 | ||
| 補助対物レンズ2x | 30 | 13.4倍～90.0倍 | 16.4～2.4 | ||
| 接眼レンズ | WF10ｘ（超広視野22mm）、ハイ・アイポイント（メガネをかけたままでの検鏡が可能）、視度補正環付（視度補正機能±5dp） | WF10ｘ（超広視野22mm）、ハイ・アイポイント（メガネをかけたままでの検鏡が可能）、視度補正環付（視度補正機能±5dp） | WF10ｘ（超広視野22mm）、ハイ・アイポイント（メガネをかけたままでの検鏡が可能）、視度補正環付（視度補正機能±5dp） | ||
| 鏡筒マウント外径 | 76mm | 76mm | 76mm | ||
| 補助対物レンズ 取り付けネジ径 |
48mm | 48mm | 48mm | ||
| 重量 | 約1.62kg（標準付属品含む） | 約1.85kg（標準付属品含む） | 約2.1kg（標準付属品含む） | ||
| 寸法 | 寸法図参照 | 寸法図参照 | 寸法図参照 | ||
| 付属品 | 視度補正環付接眼レンズ10x22mm、アイシールドL36 ダストカバー、接眼レンズ固定ネジ 対物筒キャップ、リングライトアダプタRP48、六角レンチ |
視度補正環付接眼レンズ10x22mm、アイシールドL36 ダストカバー、接眼レンズ固定ネジ、Cマウントアダプタ(1x) 対物筒キャップ、撮影直筒用キャップ リングライトアダプタRP48、六角レンチ |
視度補正環付接眼レンズ10x22mm、アイシールドL32、 ダストカバー、接眼レンズ固定ネジ、Cマウントアダプタ（1x）、 対物筒キャップ、撮影直筒用キャップ、 リングライトアダプタRP48、六角レンチ |
||
| カタログダウンロード | 実体顕微鏡LW-800シリーズ カタログPDFファイル（1.02MB） | ||||
